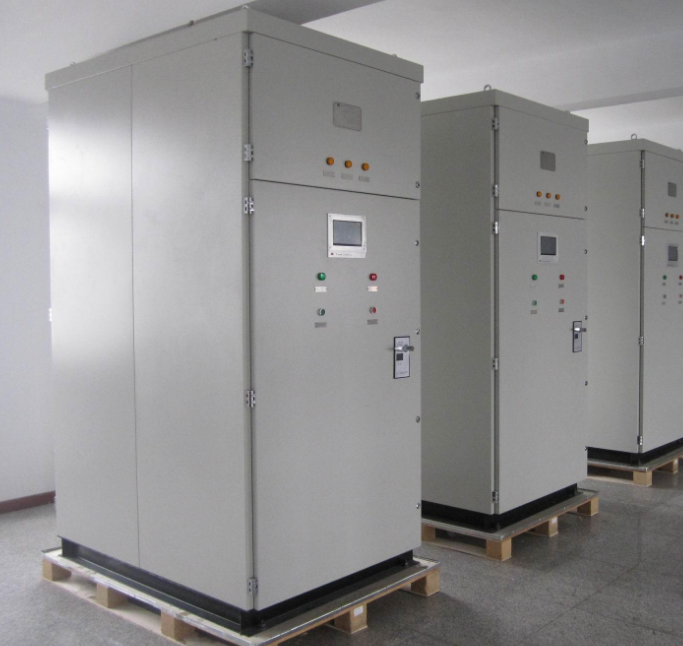

高压软起动介绍
发布时间:2021-07-01 17:05
浏览次数:

HPMV系列产品电子器件控制电源电路分成底压、中髙压两一部分,并隔离成2个单独的一部分。底压电子器件一部分包含控制最页面和插口,CPU和主电源板是安裝在底压控制室中。

A、CPU主控芯片:CPU板上配有微控制器和通信CPU,高压软起动,高压固态软起动,CPU决策各种各样实际操作作用,依据客户的设置程序流程和检验意见反馈数据信号来开展控制,CPU电脑主板上配有EPROM、EEPROM和DRAM存储器,及其仿真模拟和数据插口。

B、主电源板:也称为主导触发板,它包含数据I/O汽车继电器和插口,并联接到TCB板上,它控制旁通隔离交流接触器的姿势次序和SCR的触发,这一木板上造成所有触发数据信号和接受来源于光纤线隔离的意见反馈数据信号,把脉冲信号变换为CPU的模拟信号,这种触发单脉冲也是运用光纤线对中髙压自然环境开展隔离。

C、工作电压、电子器件控制一部分:中髙压主开关电源应在TCB、触发控制器和TEMP/CT控制板工作中以前断掉。

D、TCB(TerminalandControlBoard)终端设备控制板是客户的插线板,为了更好地达到UL检测标准,它坐落于高压一部分,可是并沒有具体和高压一部分联接,仅仅和交流接触器的控制电磁线圈有联接,这一木板上包含客户接线端子、輸出汽车继电器(所有同样)键入和控制开关电源布线、而且包含时间控制器用以功率因素调节汽车继电器和其他外界元器件。

E、触发驱动板:坐落于SCR控制模块部件上边,高压软起动,高压固态软起动这种木板和主电源板根据光纤线开展通讯联系,根据脉冲变压器把触发差分信号开展变大来触发SCR,在每一个SCR控制模块中每一对SCR应用一个触发驱动器线路板。

F、TEMP/CT:溫度控制板和电流电压互感器木板是装在SCR控制模块部件上,根据光纤线把热管散热器溫度和电流数据信号送至主电源板。

基本原理

HPMV的控制关键是微控制器CPU.这一微解决控制系统软件能够 对电机开展起动和维护。CPU对SCR开展相位角触发控制以减少加在电机上的工作电压,随后根据渐渐地的控制加在电机上的工作电压和电流光滑的提升电机转距,直至电机加快到飞速运作。这类起动方法能够 减少电机的起动冲击性电流,降低对电力网和电机本身的冲击性。另外也降低了春联在电机上机械设备负荷设备的机械设备冲击性,以增加机器设备的使用期限,降低常见故障和关机维修時间。

高压软起动

A、加快方式:HPMV给予了几类加快方式,你能依据磁感应电机的负荷状况挑选最好的起动曲线图。

系统恢复为具备过流保护作用的工作电压陡坡,也是最靠谱的起动方式,能够 达到大部分运用场所。原始转距设置为电机恰好能推动负荷旋转时的值,随后工作电压慢慢的光滑升高,在限制的陡坡時间和电机起动电流范畴内,使电机光滑到飞速运行。下边三种起动情况的剖析:

a、假如电机在软起陡坡完毕前做到飞速运作,全自动反震荡电路可能全自动的把电机额定功率加进电机上进而陡坡時间不会再起功效。能够 避免一切的浪涌保护器电流或电机转距的脉动饮料。这类状况一般很有可能会产生在负荷沒有加在电机上而电机工作中在缓解压力和低转距的电机起动全过程中。

b、假如电机在陡坡時间完毕前,沒有做到飞速运作,电流过流保护设置可能按比例的控制较大輸出转距,HPMV的意见反馈感应器会全自动的避免电机负载颤振或超出加快设置時间的常见故障产生。

c、过流保护作用针对电机从电力网或发电机中汲取一定总数的电流给予了合理的方式和控制方法,当电机起动转距做到限制的起动电流值所相匹配的转距后,便会全自动的维持这一转距和电流运作,电流过流保护值不会受到设置陡坡時间的危害,直至电机做到飞速运作截止。当电机做到飞速运作后,电机电流降至一切正常飞速运作的电流值,HPMVK中、髙压软起动器有一个飞速运作情况輸出汽车继电器,进而使旁通髙压真空接触器合闭,使电机电流经旁通交流接触器,进而避免SCR通断所造成的损耗造成的热耗损,提升 了工作效能及稳定性。MPMV是工作中在电机额定功率情况下,如同其他起动器一样,在电机软起动后,电力网工作电压立即加到电机上,可是好于其他起动方法之处取决于HPMV具备全电子器件维护作用,它的敏感度和对常见故障维护体现速率是用ms来测算,它是基本的电机起动和保护装置无可比拟的。

B、HPMV中、髙压软起动器的其他起动方法:

电流陡坡:应用电流闭环控制意见反馈能够 开展PID调整,使輸出转距线形提升到最高值。

恒流电源控制:起动时,电流迅速提升到规定值,一直到电机飞速运作。

客户自定曲线图:客户能够 自定一个转距与時间的起动曲线图。当电机起动时能够 彻底依照你所界定的曲线图加快。

速率意见反馈陡坡控制:用一个来源于电机或负荷的速率数据信号做为意见反馈量对电机开展闭环控制陡坡软停。

降速方式:HPMV给予软关机作用,当终止数据信号传出时,高压软起动,高压固态软起动另外给电机加一个慢慢减少的工作电压使电机光滑关机,这和电力工程刹车踏板不一样,事实上软泊车会提升电机的泊车時间。这一作用适用离心水泵关机控制,以减少水锤现象和对机械系统的毁坏及冲击性。

触发电源电路

晶闸管触发电源电路是系统软件平稳靠谱的重要一部分,HPMV触发电源电路包含好多个与众不同的优势,具备抗噪音影响,能够 工作中在极端的办公环境和长期的使用期限,他不受当场安裝时路线特性阻抗、短路电流、或电源开关的迅速导通而造成危害,这种特点包含:

A、自动同步的触发单脉冲以确保每相的导通角的触发点同样进而不造成误触发,这特点合适这些小型工厂备用的发电机机器设备。

PLUS系列产品能够 安心的应用于起伏很大且不稳定的开关电源。

B、平稳靠谱的触发差分信号能够 在270度的导通角范畴内靠谱的使晶闸管通断而且不会受到噪音数据信号的危害,以确保不造成误触发。

C、闭环控制触发控制方法是依据輸出电流和工作电压意见反馈开展光滑的软起动,高压软起动,高压固态软起动以避免因为起动时两色的不平衡而造成电机超温。

D、触发数据信号用脉冲变压器隔离独特设计方案的三相120V底压控制环形变压器以保证 检验、触发板和来自于键入高压开关电源的噪音和影响开展隔离,应用具备高绝缘层特点的28VAC开关电源提供单脉冲触发电源电路,一个单独的控制环形变压器经磁隔离后用以全部的底压电源电路和CPU。

E、光导隔离用以高压开关电源和所有底压系统软件中间,在根据CT隔离的数据信号再根据光导隔离以做到最大限度的隔离和保证安全。
