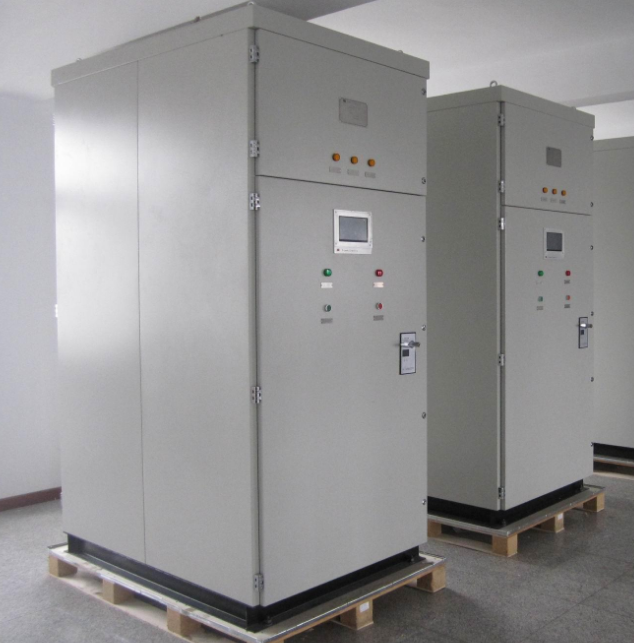

详细的HPMV系列产品的软起动器是一个规范的电机起动控制器，用于维护和操纵中、髙压沟通交流电机。详细的HPMV包含：隔离开关、保险丝、主真空泵接触器、控制变压器、模块、晶闸管模块、髙压真空泵旁通接触器。软启动一部分仅包含：模块、晶闸管模块、髙压真空泵旁通接触器。

A、隔离开关：在起动器的键入电源一部分配有一个容许电机立即带负荷启动的隔离开关。这一隔离开关具备负荷短路故障时启动和带负荷关机的负载工作能力。其较大设计方案值是：5KV隔离开关应用2300-4160V的起动器，7.2KV用以6000-7200V起动器，而15KV用以10-14KV的软起动器。当隔离开关重合闸时没法把控制箱髙压构件一部分的门开启。隔离开关含有连锁加盟设备，仅有当隔离开关断开电源时才能够 开启服务器机柜的门。一样状况当服务器机柜被开启时隔离开关也没法重合闸。隔离开关上的机械设备连锁加盟设备使高压电源被合理的连锁加盟住，以确保实际操作安全性。在操纵的中髙压键入电源一部分配有一个可视性对话框，无需开启机柜子门就可以观查离合器电源开关的闸刀是处在分离出来或重合闸情况。当隔离开关在分离出来情况时有一个分离出来的刀臂根据机械设备设备与地相互连接（针对14KV是选择项一部分）。

B、电源保险丝：针对规范的控制板在每相键入电源中配有保险丝开展初中级的电源过流保护。典型性的6900V下列的保险丝是ANSI规范R型，而10-15KV的控制板是选用ANSI规范E型保险丝。保险丝的挑选是依据电机的匝间电流量和所相匹配的固体起动器的负载汽车继电器。保险丝和过压保护是设计方案用于避免较低与立级别的常见故障。这能够 避免负载电流量超出汽车继电器额定电流，以对较高的超出汽车继电器维护范畴的常见故障开展合理的维护。断路器的支撑架上含有保险丝指示仪（联线收到绝缘层的离合控制回路），当三相中有一相保险丝引路的时候会全自动断掉所有三相电源。

C、SCR电源元器件：在每看中是用一对同样主要参数的SCR反相平行面的安裝在一组的。为了更好地做到全部应用电力网的最高值工作电压规定。对SCR开展串连，其串连数如400A，工作电压3300V串连SCR多数2对。

D、RC消化吸收互联网：RC消化吸收互联网给予一瞬间工作电压维护电源电路，以降低dv/dt冲击性工作电压。避免SCR控制模块的毁坏。

E、开启电源电路：SCR是用一个不断的单脉冲开启电源电路，这一电源电路是选用光纤线和脉冲变压器开展防护。

F、主真空泵接触器：主真空泵接触器是用于断开主电源和SCR控制回路的，其工作电压比例是：5KV用以2300-4160V，7.2KV用以6000-7200V，15KV用以10-15KV的软起动器。

运用于启保停下的接触器。在一切正常应用标准下确保其启动频次可以做到设计方案时非负荷情况下的使用期限。主真空泵接触器是设计方案在较大启动比例，旁通接触器是设计方案在应急启动的比例。10-15KV

600A的起动器选用真空泵拖出式的接触器，其容积为15KV

600A.这一操纵设备有两个显示灯、三个电流量记时器、电流量过电流汽车继电器，而且有一个电容器型元器件。旁通接触器设备也是有2个显示灯和一个电容器跳电元器件。
