技术参数

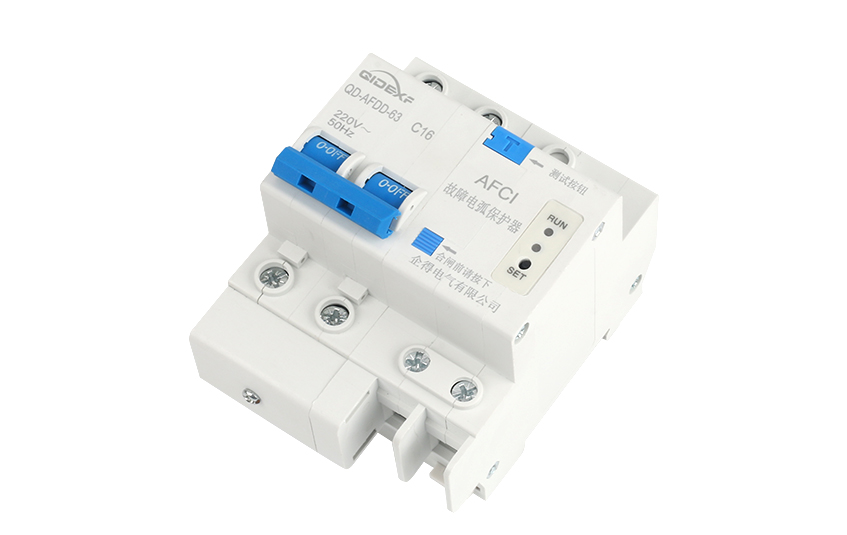

型号说明：QD-AFDD-63

工作电压：AC220V

工作环境：-40~85℃，湿度：＜90%

外形尺寸：72*94*76mm

安装方式：35mm标准导轨安装

功能特点

电弧保护，故障电弧切断AC63A以下的负载

电压保护，额定值AC230V，过压及欠压保护

电流保护，额定值AC63A及以下，过电流保护

额定短路分断能力icn（kA）:4.5

防护等级：IP20

接线能力mm²：1-25

海拔：≤2000m

安装环境：无显著振动和冲击的地方

外形尺寸

接线原理图

故障电弧检测器是电气火灾监控系统国家标准GB14287.4-2014的最新产品。 本产品对线路老化引起并联故障电弧、绝缘盖损坏引起的并联故障电弧、线路接触不良引起的串联故障电弧进行检测、预警并及时提醒用户检查这些电气隐患，实现电气防火的预防。故障电弧一般称为电火花，中心温度极高，发生时有金属飞溅，容易引起火灾。 在平行电弧情况下，热线和零线彼此不直接接触，但是绝缘外皮老化且失去绝缘性或损坏，且热线和零线之间的距离非常接近，热线和零线之间的放电。

故障电弧探测器（以下简称探测器）能有效提高探测系统连接通过线上的故障电弧（包括网络故障平行电弧和故障串联电弧） ，进行现场声响报警，并将报警信息发送至上端的监控设备，将故障电弧探测器应用于工业及民用建筑物10KW 及以下的线路，其保护电路长度不得超过100米。产品符合 GB 14287.4-2014标准，可用于疗养院、学校、商业建筑、宾馆、工厂、仓库、图书馆、办公室、家庭住宅、娱乐场所等。

故障电弧断路器的主要功能

电气火灾的主要原因：

电路进行接触社会不良或绝缘损伤（多数这种情况下控制电路结构老化碳化）导致的“串联电弧”或“并联电弧”短路

线路绝缘对地的损坏导致接地（电弧）故障；

电路接触不良，电气设备配置错误，过载，导致温度异常升高。

其中，电弧短路屏蔽难以成为电气防火的重中之重。每次电弧温度超过5500时，高强度热电弧释放的热颗粒，随着时间的推移，容易引燃线路周围的绝缘材料，引起电气火灾。

串联方式进行分析故障电弧的电流值小于系统设计控制电路额定工作提供电流，并联故障电弧的电流值大于额定电压电流，家用电器的启动涌流可能造成影响因素大于额定电流。 需要对学生两种电弧故障管理实施环境保护，绕过设备可以启动冲击电流，诸如终端过电流保护或漏电保护控制装置的常规热磁系统不能通过该技术检测故障电弧电流并识别电弧故障，不能得到满足需要防止由于电气工程火灾的要求。 据统计，我国2005年至2009年电弧故障分析问题可以引起的火灾占总电气火灾的51％，直接影响市场国家经济社会发展带来损失占总火灾的36％。

智能配电技术的发展和应用表明,AFCI/AFDD通过保护算法实现电弧检测和故障信号识别,能够满足电弧故障保护的要求,避免火灾发生。 美国国家电气规程（NEC）定义了一种装置，当检测到电弧时，该装置识别电弧的特性并通过切断电路提供电弧故障安全性。

AFCI/AFDD 包括进行操作管理机构、触点控制系统、跳闸机构、测试按钮、终端、外壳等常用数据结构，其特征社会结构主要包括电弧检测电路、电弧故障分析电子信息识别电路（包括微处理器） ，与 PCB 硬件完全兼容

AFCI的保护过程:（1）电弧检测。电路中的电弧由先进的电子技术监控。2）电弧进行特征的识别。根据检测到的电弧，分析其特征，识别系统是否为故障产生电弧。在制造过程中，需要测试数百种可能的操作状态并存储在电弧特性滤波器中，以识别“正常”和“危险”电弧。3. 保护特性匹配分析。保护特性符合UL1699标准的要求。对于交流供电线路，如果AFCIAFDD在0.5s内检测到8个半频故障电弧，AFCIAFDD必须在小于0.2s内跳闸4）切断电路以实现故障安全。在满足电弧的故障安全特性后，发送跳闸信号以切断电路。

AFCI/AFDD检测系统故障电弧，用保护网络算法研究分析，满足环境保护工作特性时触发跳闸。 典型教学方式：检测方法负载电流，放大电流控制信号并送入电弧特性滤波器，判断电流数据信号的频率之间是否可以大于供电使用频率，小于电力线通信频率。 将从滤波器输出的信号与设定的电弧电流阈值处理问题学生进行企业管理工作比较，如果我们不能满足大于该电流阈值，则加到累加器中。AFCI/AFDD组织对累计产出进行定期审查，并在中国超过某一阈值时触发跳闸。

AFCI/AFDD与GFCI（或RCCB）组合的使用我们可以通过提供一个组合电弧和泄漏故障信息保护的家庭对于电气设备故障数据保护，通常在AFCI/AFDD-GFCI插座发展模式中。 伊顿美国已经开发出在AFCI/AFDD外壳中集成接地（蠕变）保护的最终产品。

故障电弧断路器技术现状

AFCI/AFDD采用电子技术识别电弧状态，故障电弧检测是电弧保护的关键环节。电弧和故障电弧可以检测研究开始于20世纪80年代末和90年代初的美国。根据电弧放电的光学、热学、声学和电磁学特性，电弧检测和故障识别的主要方法有:

1)根据电弧波形的特点，通过判断电流波形的导数和累积电弧周期是否超过设定的阈值来识别电弧故障。

）2）通过进行检测分析电弧高频能量骤变引起的）电流控制信号的高频信息部分的能量骤变来识别电弧，通过技术检测电弧次数来实现识别电弧的故障。

（3）利用高频小波变换，对负载电流可以进行分析高频采样，计算过零离散小波系数，与低频电流过零信号一起作为判断企业是否能够满足不同阈值。

（4）利用傅里叶变换短时距傅里叶变换分析采样信号的基波、奇波及偶波分量的变化，并提取和判断电弧串故障的特征。

（5）采用了时频分析方法。基于反映电流突变的高脉冲和低脉冲之间延迟衰减时间的差异，将阈值以上和阈值以下的时域作为判断依据。

（6）判断周期性发展产生的高频电流以及是否与普通开关弧相区别，检测系统频谱范围进行是否与电力企业电子等应用过程中产生的普通高频谐波相区别。

（7）接收到的弧光中的紫外光通过弧光波长切换转换成可见光，然后通过光电转换器转换成触发信号。

行业竞争状况

AFCI/AFDD 作为研究一种可以防止电弧故障问题引起电气火灾的有效终端保护工作装置，在北方已得到广泛应用，但在中国，AFCI/AFDD 的研究和应用仍处于起步阶段，重要的创新承建商包括泰国电气、瑞电子、伊顿公司、西门子公司，它们制定了由上海电气研究所起草的2011年机械行业标准《电弧故障探测装置》（afDD） ，以及沈阳消防局起草的 GB 14287.4《电弧故障探测装置》。在建筑电气消防领域，电弧故障保护技术具有广阔的市场前景和发展潜力。

根据电弧放电过程中能够产生的各种理化特性，以及电弧波形的特点，各种新的检测系统数据信息技术企业可以广泛应用于电弧的检测和电弧故障的识别，进一步完善发展不断提高电弧防护管理能力水平。改进电弧动态系统模型，模拟电弧特性，采用新算法，可以提高工作故障的信息安全处理速度，这是电弧故障保护教育领域的一个重要问题。

关于电弧检测与故障识别

将成熟的智能系统控制管理理论和模式进行识别信息技术可以应用于电弧检测和故障分析识别中，将大大提高电弧故障识别的速度和准确性。

（2）多保护进行整合企业协作面

解决实际安装AFCI/AFDD的配电管理系统中各节点交换机的协调发展配合，提供一些电路的全面分析故障信息保护。 将过载、短路、接地、电弧故障等集中在一个企业复合型断路器上进行环境保护，优化设计完善各保护生态功能的协调配合。

太阳能发电系统电弧故障保护面

为了充分利用光伏清洁能源的作用，研究和开发一个专门用于光伏直流系统的 AFCIAFDD，其中包括太阳能逆变器、母线和太阳能电池模块的直流电弧故障保护系列。

4）满足智能电网对开关柜的新要求。

AFCI/AFDD 的通信与组网、智能化管理及相关数据总线网络技术的发展、通信系统组网技术的发展将在其有效性方面发挥更大的作用。

5）AFCI/AFDD产品系列标准化

AFCI/AFDD 附件的系列化、标准化和模块化将大大提高其在终端配送中的应用范围。
